[Inkscape] Fusioni e tagli

Notizia del 27/11/2006

Per modificare la forma di un elemento con Inkscape, non sempre è necessario agire su nodi e maniglie, anzi a volte si ottengono risultati di gran lunga migliori in un modo totalmente diverso: usando un secondo elemento per modificare la forma del primo.

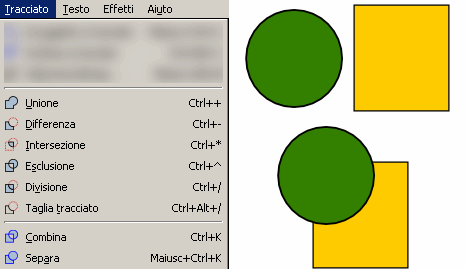

Gli strumenti illustrati in questo breve tutorial si trovano sotto il menu Tracciati e gli oggetti usati sono un quadrato come principale (= posto a un livello inferiore) e un cerchio come secondario (= posto a un livello superiore):

Con lo strumento Unione fondo i due oggetti fino a ottenerne un terzo che è la somma dei due:

Con lo strumento Differenza ottengo una figura che è la parte rimanente del quadrato una volta tolto il cerchio e la parte di quadrato in comune col cerchio stesso:

Lo strumento Intersezione lascia la parte comune alle due figure sovrapposte ed elimina il resto:

Lo strumento Esclusione al contrario rimuove la parte comune e lascia il resto:

Lo strumento Divisione divide il quadrato lungo la linea formata al suo interno dal cerchio; per separarne le parti è sufficiente cliccare al di fuori della figura e poi agganciarne una parte e spostarla:

Con Taglia tracciato elimino il riempimento del quadrato e ne taglio il bordo nel punto di intersezione con il cerchio; nell'immagine le due parti separate:

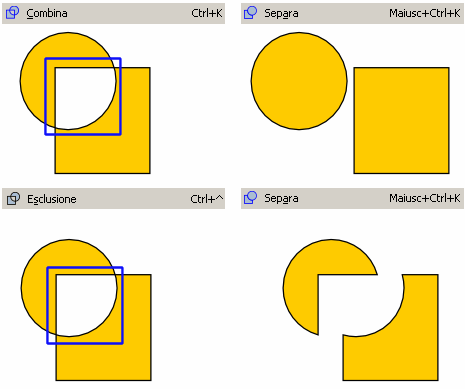

Malgrado apparentemente gli strumenti Escludi e Combina diano lo stesso risultato e cioé una figura composta dalla parte non comune ai due oggetti (la selezione evidenziata dal bordo blu è vuota in tutti e due i casi), agendo sulle figure ottenute con lo strumento Separa si ottengono risultati diversi: se uso Combina, torno ad avere le figure originarie, mentre se uso Escludi ottengo due figure che sono pari a quanto rimane dopo aver rimosso la parte comune:
